智充魔盒系列是UGREEN綠聯推出的兼具設計感和效能的快充插座產品，款式豐富，功率涵蓋20W-200W，在滿足當下不同人群各種裝置對於AC交流供電和大功率快充需求的同時，讓使用者桌面看上去更延長尚美觀。
本期充電頭網為大家帶來的是該系列在20W功率段的一款產品——智充魔盒S6，其內建20W快充USB模組的同時，配備多達四組AC插孔，其中兩組還是3+2新國標插孔，使用更加靈活，另外最大承載功率也是主流的2500W。下面就隨小編來詳細了解這款產品。
綠聯20W智充魔盒S6開箱

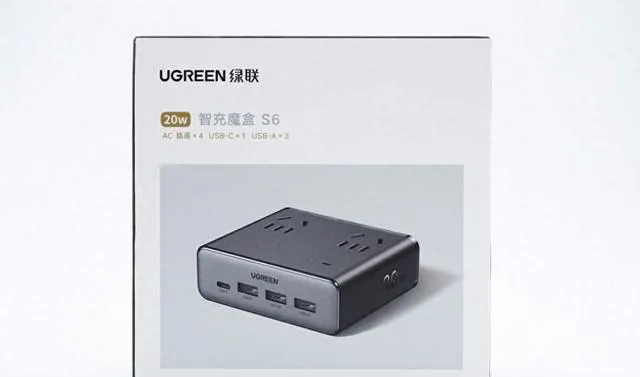

包裝盒正面印有UGREEN綠聯品牌、產品名稱、配置資訊以及外觀圖。

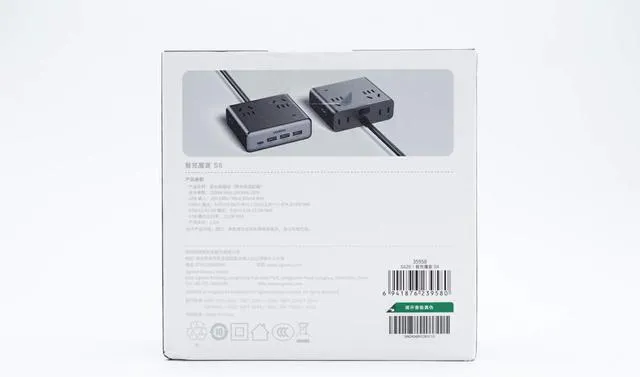

背面印有產品前後視角外觀圖、參數以及商家資訊。

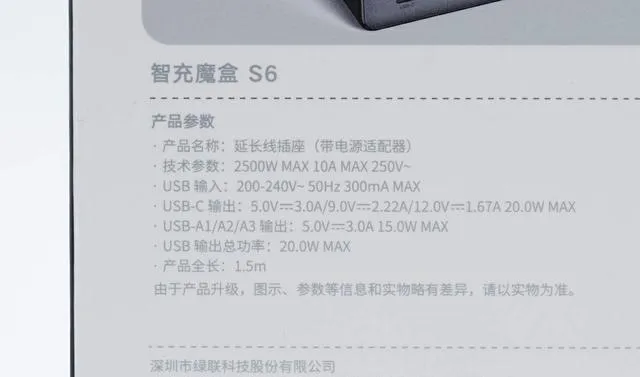

包裝盒上參數特寫，下面到產品實物展示環節再介紹。

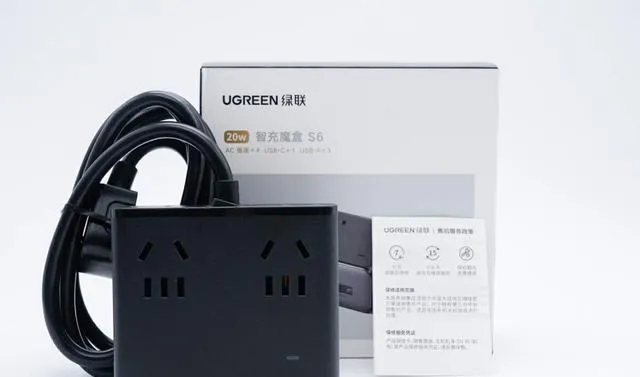

包裝內含綠聯20W智充魔盒S6以及三包憑證等。

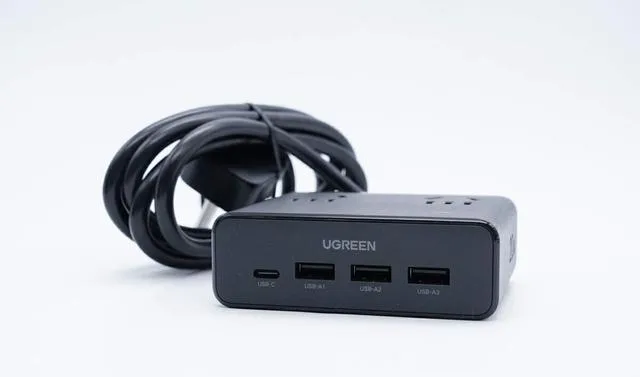

綠聯20W智充魔盒S6通體黑色，產品由電源線和機身兩部份組成。

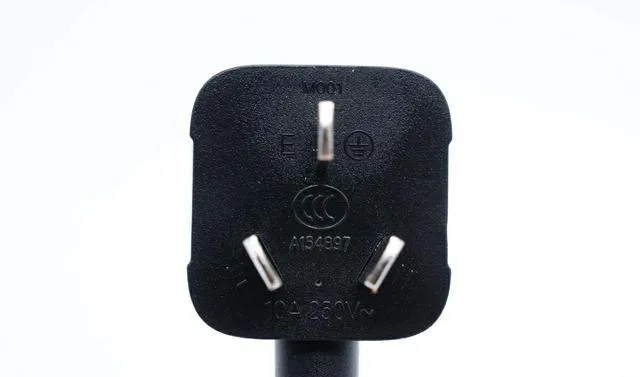

電源線采用三腳插頭，兩側做了內凹設計方便插拔，規格為10A 250V~，透過了CCC認證。

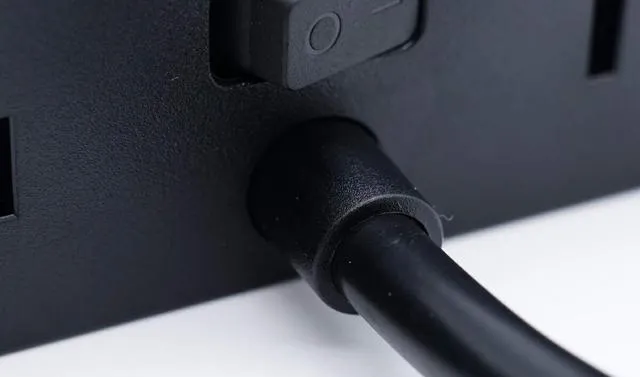

線纜與機身連線處設有膠套進行抗彎折保護。
綠聯20W智充魔盒S6機身為寬邊造型設計，采用PC阻燃材質塑膠外殼，主體磨砂工藝處理抗指紋，前後端邊緣高光亮面設計點綴。

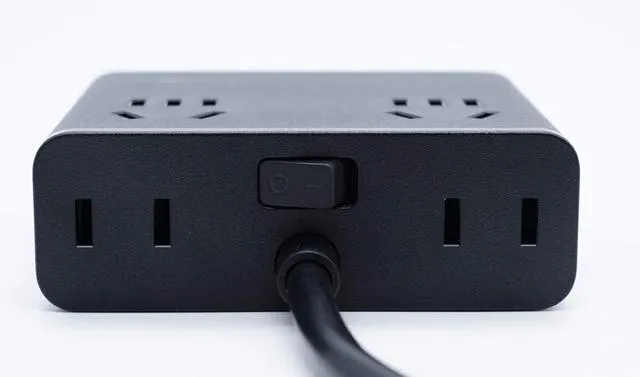

機身後方設有總開關鍵以及兩組雙腳插孔。

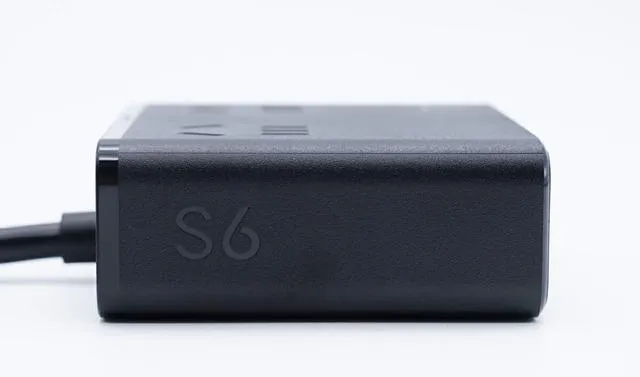

側面透過內凹亮面反襯設計S6字樣，與產品名稱相呼應。

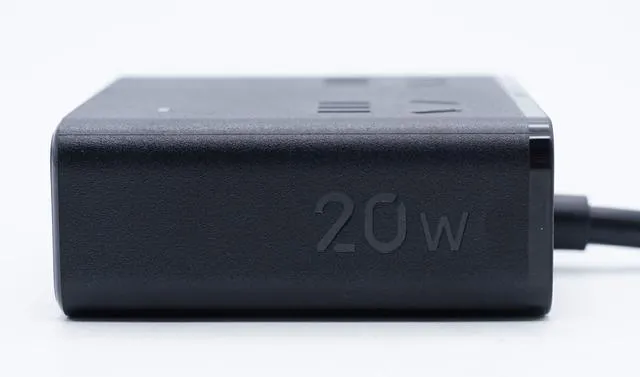

另一側設計20W字樣，表明最大輸出功率。

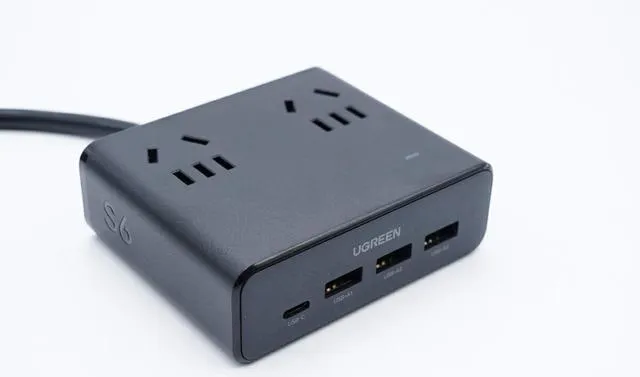

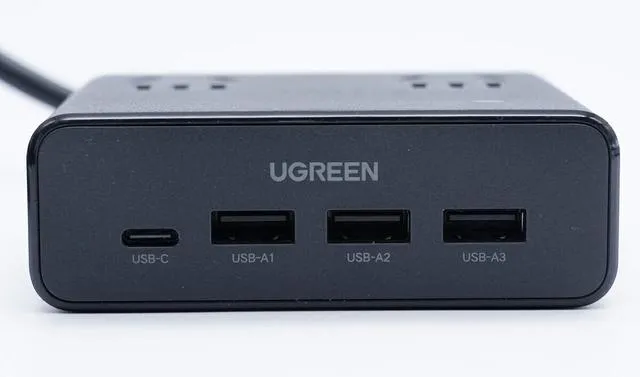

前端外殼印有UGREEN品牌，配置3A1C四個USB介面，介面旁均印有相應標識方便區別使用，膠芯均為黑色設計。
頂部配置兩組3+2新國標插孔以及指示燈，四組AC插孔均內建安全門，防止異物單孔插入，保證用電安全。

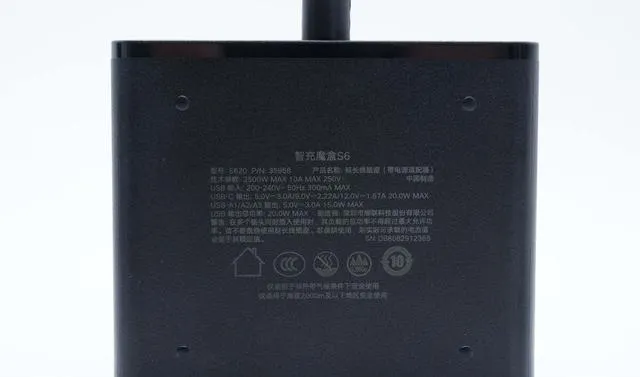

底部印有產品參數資訊以及註意事項等，四端設有凸起防磨損。

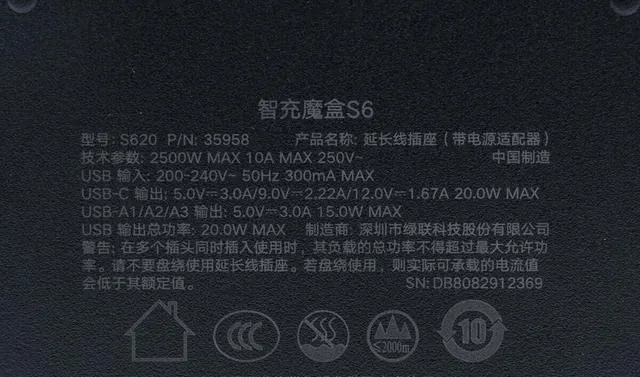

產品參數特寫
產品名稱：延長線插座（帶電源介面卡）
型號：S620
技術參數：2500W MAX 10A MAX 250V~
USB輸入：200-240V~50Hz 300mA MAX
USB-C輸出：5V3A、9V2.22A、12V1.67A 20W MAX
USB-A1/A2/A3輸出：5V3A 15W MAX
USB輸出總功率：20W MAX
制造商：深圳市綠聯科技股份有限公司
充電器透過了CCC認證。
實測電源線長度約為145cm。

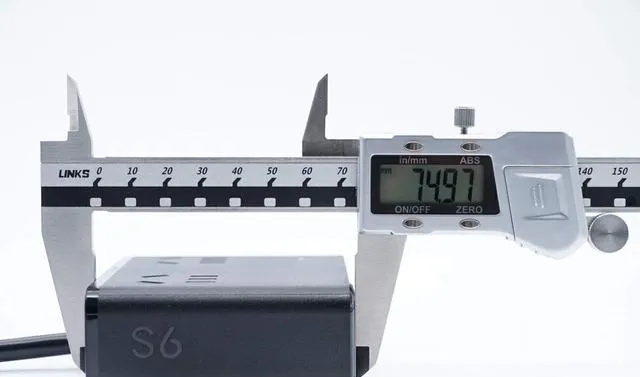

產品機身長度為74.97mm。

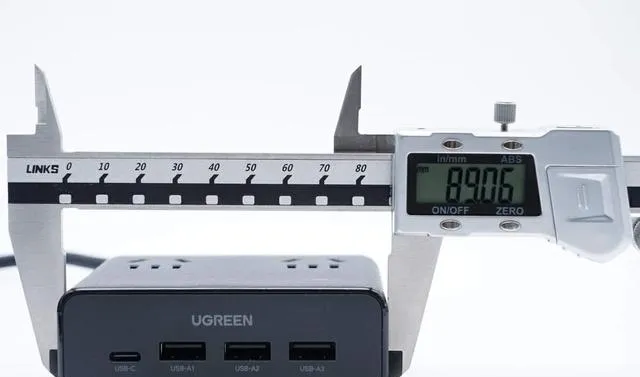

寬度為89.06mm。

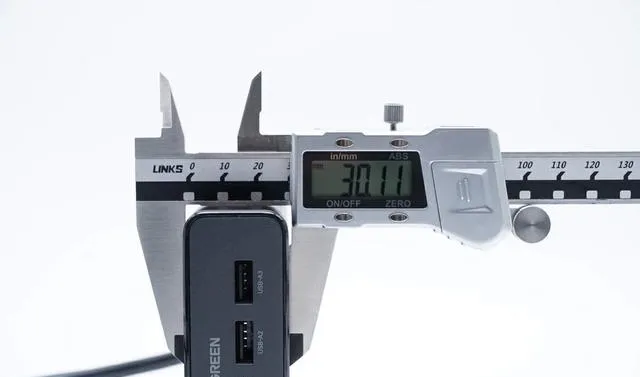

厚度為30.11mm。

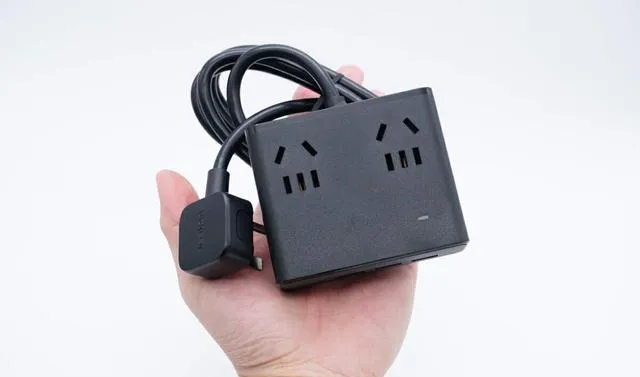

產品拿在手上的大小直觀感受。

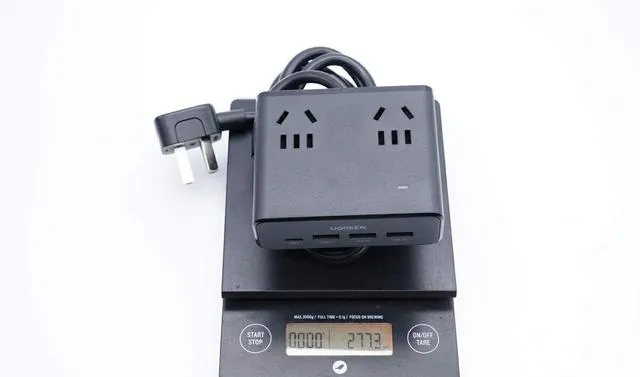

另外測得產品總重量約為277g。

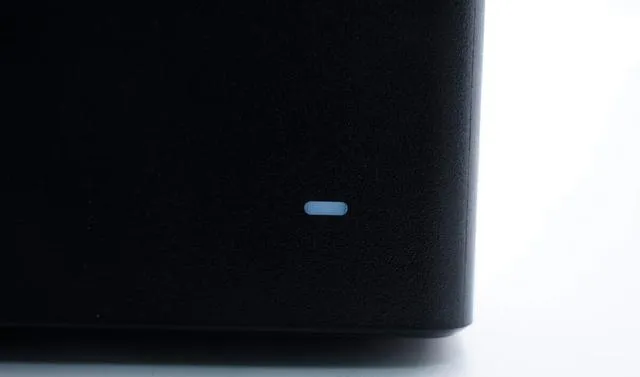

通電狀態下，指示燈亮白色光。

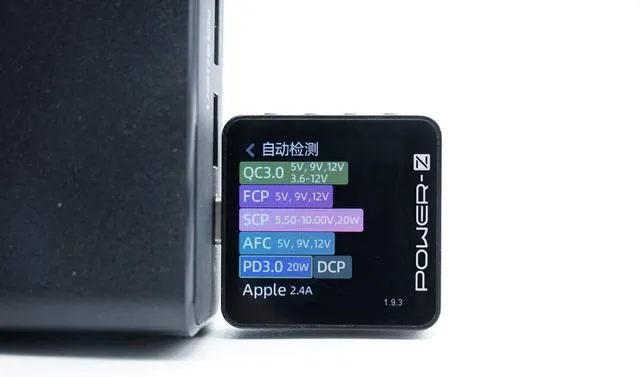

使用ChargerLAB POWER-Z KM003C測得USB-C口支持QC3.0、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A充電協定。

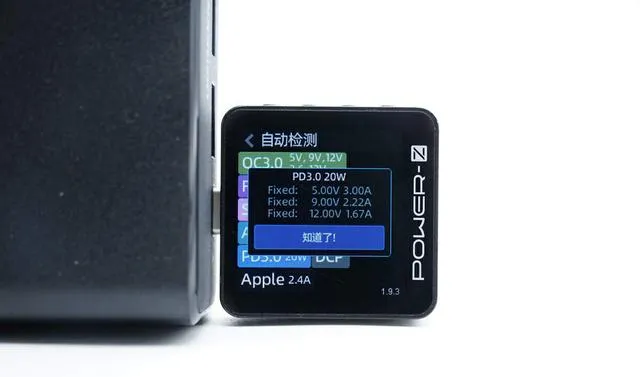

PDO報文顯示USB-C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

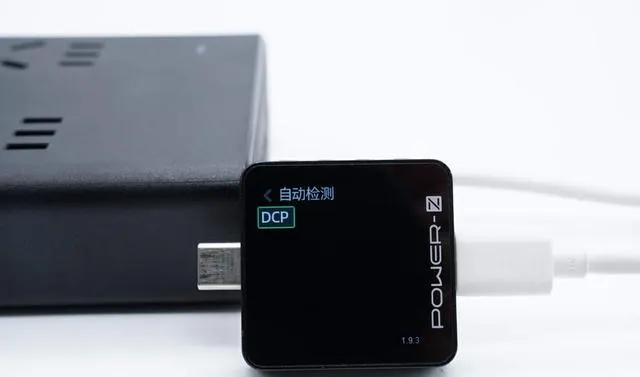

測得USB-A1口支持DCP充電協定。
測得USB-A2口相容協定與USB-A1口的相同。
測得USB-A3口相容協定也和前兩個介面的相同。
綠聯20W智充魔盒S6拆解
將機身前端外殼拆開，采用卡扣固定封裝。
產品內部模組也是采用塑膠框進行拼裝固定。
AC插孔內建安全門特寫，使用彈簧進行復位。
模組背面，電源線使用塑膠板以及防拆螺絲加固，導線錫焊飽滿，接地線外套絕緣管保護，USB模組整個背板外露。
USB模組透過一體銅帶錫焊通電。
將USB模組取出，塑膠框設有一體塑膠板對PCB板進行初次級隔離和固定。
PCB板正面一覽，高壓濾波電解電容、工字電感以及變壓器打膠加固，此外設有延時保險絲、NTC熱敏電阻、Y電容、輸出濾波固態電容以及LED指示燈。
輸出端一覽，四個USB母座過孔焊接。
板子背面設有整流橋、開關電源主控芯片、同步整流芯片、光耦以及協定芯片。
延時保險絲來自SET賽爾特，規格為2A250V。
NTC浪湧抑制電阻特寫，用於抑制上電浪湧電流。
RABS210整流橋特寫。
兩顆高壓濾波電解電容來自知名品牌AiSHi艾華。
電容的規格均為400V10μF。
工字濾波電感外套熱縮管絕緣。
開關電源主控芯片采用必易微KP22080，這是一顆內部整合增強型氮化鎵開關管的氮化鎵合封芯片，芯片內部整合高壓啟動電路，具備超低啟動和工作電流，待機功耗低於30mW。
KP22080芯片具備130/220KHz兩檔工作頻率可選，支持全範圍準諧振執行。芯片整合峰值電流抖動功能和驅動電流配置，用於最佳化系統EMI效能。
芯片內部還整合升壓供電，適用於PD快充寬範圍輸出套用。芯片內建供電欠壓/過壓保護，輸入欠壓保護，輸出過壓保護，逐周期電流限制，異常過流保護，過載保護，輸出過流保護，過熱保護，電流采樣電阻開路保護。芯片采用HSOP-7封裝，具有良好的散熱效能。
變壓器特寫。
OR 1008光耦特寫，用於輸出電壓反饋。
藍色Y電容特寫。
同步整流芯片同樣來自必易微，型號KP40661B，這是一款高頻率、高效能、CCM同步整流開關，可以在GaN系統中替代肖特基整流二極體以提高系統效率。
KP4066XB內建有VDD高壓供電模組，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統效能和成本。
KP4066XB的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部整合有智慧的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。
輸出濾波固態電容特寫，規格為16V 330μF。
協定芯片來自HYASIC華源智信，型號HYC5322，這是一款高效能、高整合度的USB Type-C電源傳輸和Type-A雙埠控制器，整合了兩個超低阻抗路徑電源開關，支持7個PDO，具有可編程的電流和電壓，完全符合USB PD3.1快充規範。
HYC5322還支持BC1.2 DCP、Apple 2.4A、QC2.0/QC3.0/QC3.0+、AFC、FCP、SCP和PE+1.1/2.0充電協定。
HYC5322整合完備的保護功能，包括：過壓保護（OVP）、欠壓釘選（UVLO）、過電流保護（OCP）、輸出短路保護、CC或DP DM過電壓保護和超溫保護。HYC5322采用QFN-28L（4mmx4mm）封裝。
充電頭網拆解了解到，華源智信旗下快充芯片還被小米90W 2C1A氮化鎵快充充電器、圖拉斯45W小冰塊氮化鎵充電器、安克六口氮化鎵200W桌面充電器、mophie 30W PD快充充電器等知名品牌產品采用，芯片效能獲客戶一致認可。
全部拆解一覽，來張全家福。
充電頭網拆解總結
最後附上綠聯20W智充魔盒S6的核心器件清單，方便大家查閱。
綠聯智充魔盒S6采用經典黑色配色，機身前端設有裝飾面板，邊緣高光亮面點綴設計。產品配備有四組AC插孔，最大2500W承載功率滿足多個大電器的使用。3A1C四個USB介面中，USB-C口相容多個快充協定，可為蘋果、華為、三星等品牌手機日常充電使用，另外的介面也能給耳機、手表等裝置供電。
充電頭網透過拆解發現，產品內部采用模組化設計，AC插孔一體銅帶和USB模組采用塑膠框封裝，進行固定和隔離。透過拆下USB模組我們了解到，其采用了必易微KP22080+KP40661B高整合氮化鎵電源方案設計，並使用了華源智信HYC5322協定芯片控制四口輸出。這款協定芯片整合度也很高，可滿足多口充產品設計需求，同時大大簡化次級側電路設計。
